Perçage par écoulement/friction : principe, paramètres et conception pour le filetage dans les matériaux à parois minces
Guide pédagogique neutre sur le forage par écoulement (friction) : principe, paramètres, matériaux, DFM, AQ et sécurité, études de cas, ainsi qu'une calculatrice interactive.
Aperçu
Le fluo-forage, également appelé perçage par friction ou perçage thermique, est un procédé de perçage sans copeaux permettant de créer des trous renforcés et des filetages fonctionnels dans des tôles ou des tubes métalliques à parois minces. Au lieu de couper, un outil conique tournant à grande vitesse chauffe et plastifie localement le matériau par friction. Le matériau déplacé forme un douille (bossage) qui augmente l'épaisseur effective de la paroi, offrant une profondeur suffisante pour le taraudage ou le formage de filetage.
Cette méthode est largement utilisée lorsque les fixations mécaniques telles que les écrous à riveter ou les écrous à souder sont indésirables en raison de leur poids, de leur coût ou de leur contamination.
1) Principe de fonctionnement
Lors du fluoforage, un outil conique en carbure monobloc est enfoncé axialement dans la pièce tout en tournant à grande vitesse. Le frottement génère une chaleur intense localisée, ramollissant le matériau sans le faire fondre. Le matériau s'écoule ensuite plastiquement autour de l'outil, formant une collerette et une bague.

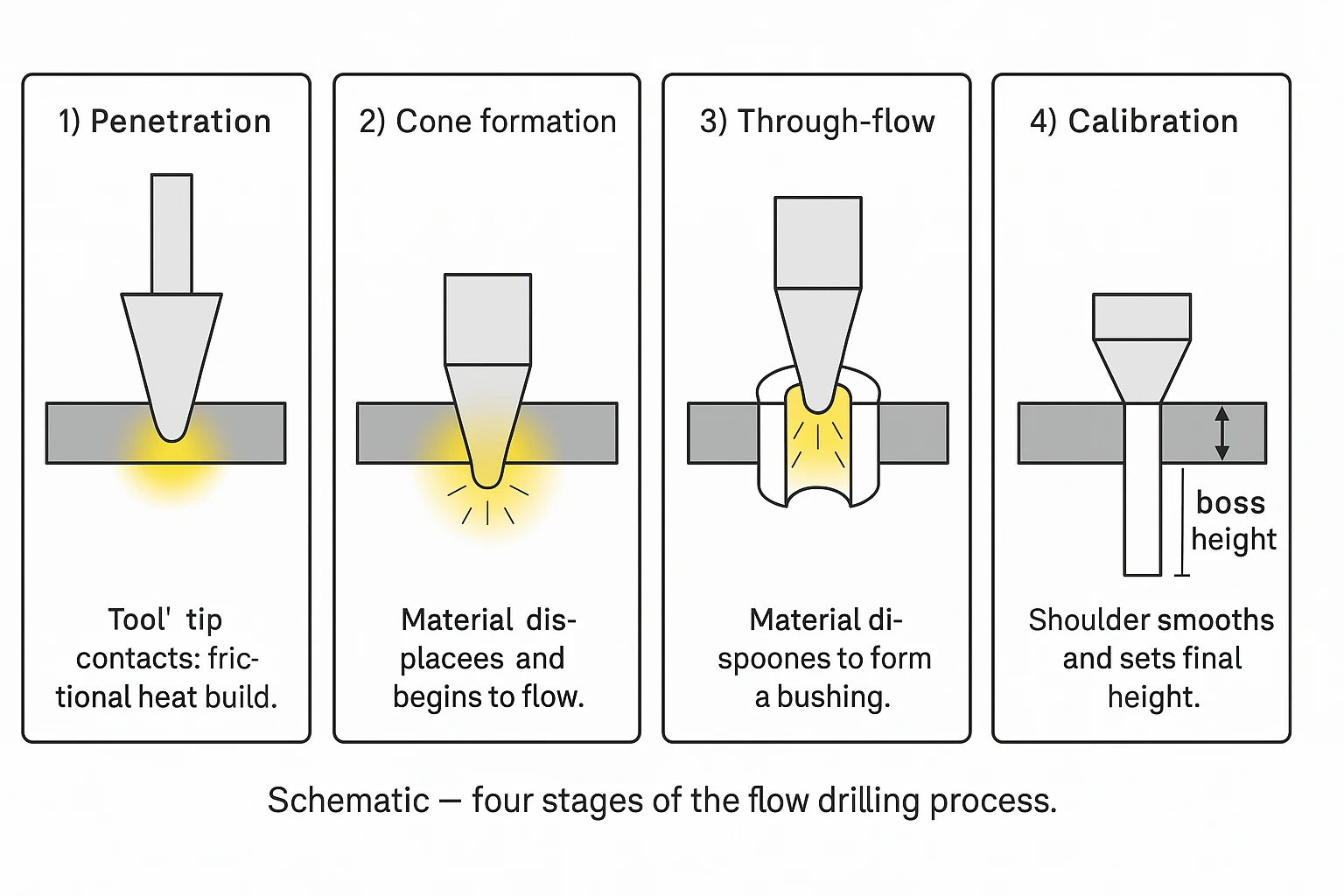

Séquence du processus (quatre étapes)
- Pénétration: la pointe de l'outil entre en contact avec la surface et la chaleur due au frottement s'accumule.
- Formation du cône : la matière commence à se ramollir et à couler vers le bas.
- Débit traversant : l'outil pénètre, déplaçant le matériau pour former une bague.
- Étalonnage: L'épaulement de l'outil lisse la surface et définit la hauteur finale du bossage.
2) Applications typiques
Le perçage à flux convient aux composants nécessitant des joints filetés solides dans des métaux minces :
- Machines d'emballage et lignes d'assemblage : supports, cadres, boîtiers.
- Équipements automobiles et d'automatisation : structures de carrosserie, agencements.
- Meubles en métal, systèmes CVC, électroménagers.
Non recommandé pour
- Matériaux cassants, surfaces préalablement traitées thermiquement ou revêtues qui se dégradent sous l'effet de la chaleur de frottement.
- Composants sensibles à la décoloration due à la chaleur.
3) Matériaux et épaisseurs recommandés
| Type de matériau | Note typique | Épaisseur de paroi (mm) | Ø du trou (mm) | Hauteur du bossage (mm) |
|---|---|---|---|---|
| Acier à faible teneur en carbone | S235–S355 | 1,0–3,0 | 4–10 | 1,5–3,5 |
| Acier inoxydable | 304 / 316 | 0,8–2,5 | 3–8 | 1,2–2,8 |
| alliages d'aluminium | 5052 / 6061 / 6082 | 1,0–4,0 | 4–12 | 1,8–4,0 |
| Cuivre / Laiton | CW508L / CW614N | 0,8–2,5 | 3–8 | 1,0–2,5 |
Remarques : La conductivité thermique supérieure de l'aluminium exige des vitesses de broche plus élevées et un couple plus faible. Les aciers inoxydables nécessitent une force axiale et une lubrification plus importantes en raison de leur résistance supérieure et de leur conductivité plus faible.
4) Paramètres du processus (Guide pratique)
| Ø de l'outil (mm) | Matériel | Vitesse de rotation de la broche (tr/min) | Vitesse d'avance (mm/min) | Couple approximatif (Nm) |
|---|---|---|---|---|
| 4 | Acier doux | 4 500–5 500 | 200–300 | 3–5 |
| 6 | Aluminium | 5 500–7 000 | 250–350 | 2–3 |
| 8 | Acier inoxydable | 3 000–4 000 | 150–250 | 8–10 |
| 10 | Laiton | 3 500–4 500 | 200–300 | 4–6 |
- Lubrification: huile légère ou pâte pour minimiser l'usure des outils et améliorer la finition.
- Géométrie de l'outil : angle inclus 45–60°, pilote court, épaulement poli.
- Matériau de l'outil : carbure de tungstène, revêtement TiN/TiCN recommandé.
5) Post-processus : formage de filetage
Une fois la douille formée, un filetage peut être créé en :
- Taraudage de forme (taraudage par roulage) : préféré pour les matériaux ductiles ; filetages plus résistants, pas d'écaillage.
- Taraudage par coupe : pour matériaux plus durs ou de petits diamètres.
Contrôle de qualité: Contrôler les filetages à l'aide de jauges de passage/d'interdiction. Classe de tolérance recommandée : ISO 6H (coupe) ou 6H–7H (forme).
6) Conception pour la fabricabilité (DFM)
| Aspect de conception | Valeur recommandée |
|---|---|
| Distance minimale du bord | ≥ 2× diamètre du trou |
| Distance minimale entre les trous | ≥ 3× diamètre du trou |
| Écart minimal de planéité des parois | ≤ 0,1 mm |
| Rigidité de serrage | rigide, vibrations minimales |
- ☑ Alignement correct des outils
- ☑ Serrage rigide
- ☑ Utiliser une alimentation et un régime constants
- ☑ Vérifier la hauteur et la concentricité du bossage après le perçage
7) Avantages et limites
Avantages
- Élimine les écrous, les soudures et les inserts
- Temps de cycle rapide (1 à 2 s par trou)
- Filetage solide et sans copeaux
- Coût d'assemblage réduit
Limites
- Génère une zone affectée thermiquement (ZAT) locale
- Oxydation/décoloration de surface possible
- Ne convient pas aux matériaux cassants/durs
- Les pièces revêtues peuvent nécessiter une nouvelle finition
Comparaison avec les alternatives
| Méthode | Pièce supplémentaire | Temps de cycle | Résistance des articulations | Coût |
|---|---|---|---|---|
| Perçage par friction + formage de filetage | aucun | 1–2 s | Haut | Faible |
| Écrou à rivet | Oui | 10–15 s | Moyen | Moyen |
| Écrou à souder | Oui | 8–12 s | Haut | Haut |
| Taraudage par coupe dans une tôle mince | aucun | 3 à 5 s | Faible | Faible |
8) Assurance qualité et sécurité
- Inspectez la hauteur du bossage, la rondeur du trou, la concentricité du filetage et la résistance à l'arrachement.
- Enregistrez le couple et la température pendant les essais pour la validation du processus.
- Assurer une ventilation et une extraction des fumées adéquates.
- Portez des lunettes de protection et des gants résistants à la chaleur.
- Évitez les lubrifiants inflammables à haut régime.
9) Études de cas (exemples)
Cas 1 – Support en acier doux (2 mm) : Trou de Ø 6 mm, 4 800 tr/min, avance de 250 mm/min. Hauteur de moyeu 2,8 mm. Filetage M6 taraudé. Résistance à l'arrachement : +230% par rapport à l'écrou à sertir.
Cas 2 – Aluminium 6061 (3 mm) : Alésage de 8 mm de diamètre, 6 500 tr/min, avance de 300 mm/min. Hauteur de moyeu : 3,5 mm. Filetage M8 taraudé. Finition lisse, bavures minimales.
Cas 3 – Acier inoxydable 304 (1,5 mm) : Alésage Ø 5 mm, 3 200 tr/min, 180 mm/min. Hauteur de moyeu 1,9 mm. Filetage M5 taraudé. Lubrification au bisulfure de molybdène requise.
10) Démonstration vidéo
Acier doux 2 mm, 4 800 tr/min, 250 mm/min.
11) Calculatrice (outil interactif)
Estimez le régime, l'avance et la hauteur du bossage
Ces valeurs sont approximatives et dépendent de la conception de l'outil, de la lubrification et de la rigidité de la machine. À utiliser uniquement à titre indicatif.
Comment fonctionne cette calculatrice (aide)
Entrées
- Matériel – affecte les cibles de vitesse/couple.
- Épaisseur de paroi (t) – utilisé pour l’estimation de la hauteur du boss.
- Diamètre du trou (D) – entraîne le régime, l’avance et le couple.
- Fil (facultatif) – influence uniquement la suggestion de tapotement.
Sorties
- Vitesse de rotation de la broche (tr/min) – calculée à partir d'une vitesse de surface cible
Vcpar matière. - Avance (mm/min) – heuristique simple proportionnelle au diamètre.
- Hauteur du bossage (mm) – multiple estimé de
tpar matière. - Couple (Nm) – estimation grossière proportionnelle au diamètre.
Formules
| tr/min | n = (Vc × 1000) / (π × D) → affiché sous la forme d'une plage ±15% (serrée entre 1 500 et 15 000 tr/min) |
| Alimentation | Alimentation ≈ k_matière × D |
| Hauteur du boss | h ≈ f_matériau × t |
| Couple | T ≈ c_matériau × D |
Constantes matérielles (valeurs par défaut)
| Matériel | Vc (m/min) | k_feed | f_boss | c_couple (Nm/mm) |
|---|---|---|---|---|
| Acier | 180 | 40 | 1.2 | 0.8 |
| Inoxydable | 120 | 30 | 1.1 | 1.2 |
| Aluminium | 240 | 45 | 1.4 | 0.35 |
| Laiton/Cuivre | 160 | 35 | 1.0 | 0.5 |
Bonnes pratiques et limites
- Utilisez une huile/pâte légère ; l’acier inoxydable nécessite une lubrification soigneuse.
- Assurer un serrage rigide et un alignement correct.
- La calculatrice est une point de départ; affiner les essais pour la géométrie de votre outil et de votre machine.
- Considérer taraudage coupé pour inox ou D ≤ 4 mm ; sinon privilégier taraudage de forme.
Exemple (acier, t=2,0 mm, D=6,0 mm)
RPM ≈ 9 550 → plage ~ 8 120–10 980 tr/min ; Avance ≈ 240 mm/min ; Moyeu ≈ 2,4 mm ; Couple ≈ 4,8 Nm ; Suggestion : taraud de forme.
12) Références
- AM « Perçage thermique des métaux », Journal des procédés de fabrication, Vol. 12 (2019).
- ISO 2768 – Tolérances générales pour les dimensions linéaires.
- DIN 8593-11 – Procédés de fabrication sans enlèvement de copeaux – Perçage par friction.
- Smith, R. « Formage de trous sans copeaux par friction », Atelier d'usinage moderne, 2020.
- J.K. Gupta – Manuel des procédés de fabrication, Springer, 2018.
- ASTM E646 – Méthode d'essai standard pour l'exposant d'écrouissage à la traction n de tôle métallique.
- Fiches techniques des fabricants d’outils – Kennametal, Flowdrill, etc.
- L. Zhao et al., « Étude expérimentale des paramètres de perçage par friction de l'aluminium 6061 », Fabrication Procedia, 2021.
